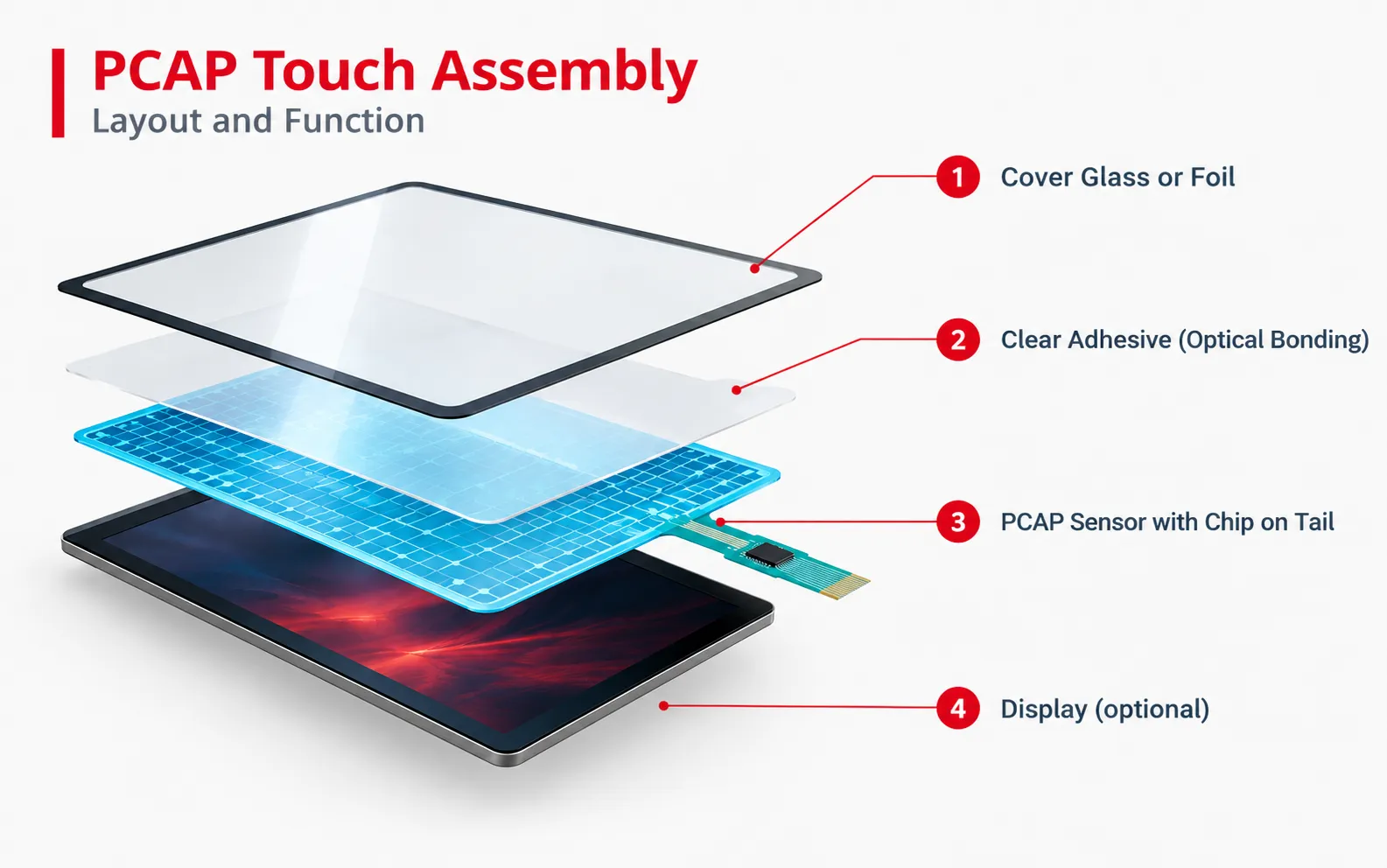

Funktionsweise und Aufbau eines kapazitiven Touchsystems
Die am häufigsten eingesetzte Touch-Technologie ist der sogenannte PCAP (Projective Capacitive Touch). Der Touchscreen reagiert auf Berührungen ohne mechanischen Druck. Der transparente Touchsensor baut ein elektromagnetisches Feld auf, das durch die Bedienung mit dem Finger verändert wird. Ein Controller erkennt diese Ladungsänderung, berechnet den Berührungspunkt und löst die gewünschte Funktion aus.
Bedienoberfläche: Die Oberfläche aus Polyesterfolie oder Glas ist vollständig geschlossen und kann individuell im Siebdruck bedruckt werden.
Klebeschicht: Das Cover wird über einen Kleberahmen oder einer hochtransparenten, vollflächigen Verklebung im LOCA oder OCA Bonding Verfahren mit dem Touchsensor verbunden.
Touchsensor: Multi-Touch PCAP aus zwei leitfähigen Schichten (meist ITO), der auf Berührungen reagiert und sich ideal für den industriellen Einsatz eignet.
Controller: Die Intelligenz des Touchscreens sitzt direkt auf dem Anschlussband des PCAP (Chip-on-Tail) oder auf einer separaten Platine.
Ihr kapazitives Touchsystem. Ihr Leistungsumfang.

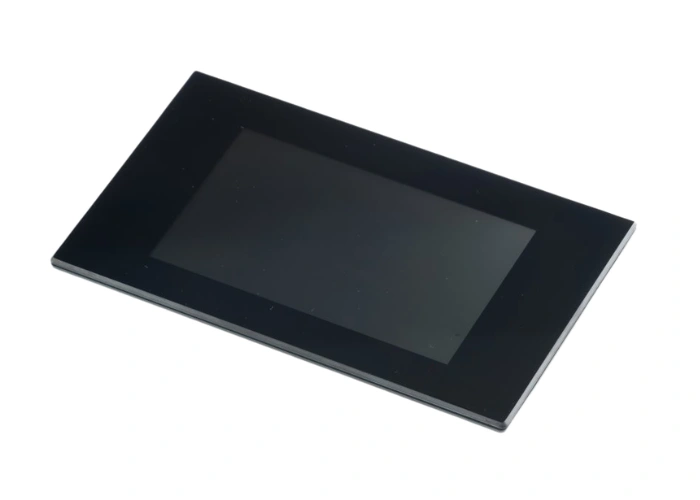

Von einem einfachen PCAP Touchscreen bis zur integrierten HMI-Lösung:
Sie bestimmen, welche Funktionen und Komponenten Ihre Anwendung benötigt.
Wir kombinieren die passenden Technologien und übernehmen auf Wunsch auch die Integration
2. Erweitern Sie Ihr kapazitives Touchsystem

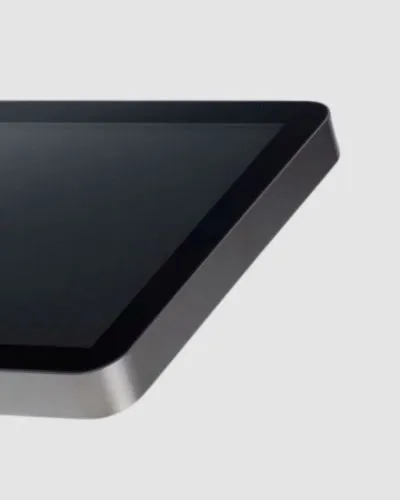

Display
Bei der Auswahl des passenden Displays sind Umgebungsbedingungen, wie Temperaturbereiche, Outdooreinsatz oder Betriebszeiten entscheidende Kriterien. Auch die Langlebigkeit und vor allem Langzeitverfügbarkeit spielen dabei eine wichtige Rolle. Für ein kapazitives Touchsystem kommen sowohl Standard als auch customized TFT-Display (TN oder IPS) sowie OLED-Displays zum Einsatz.

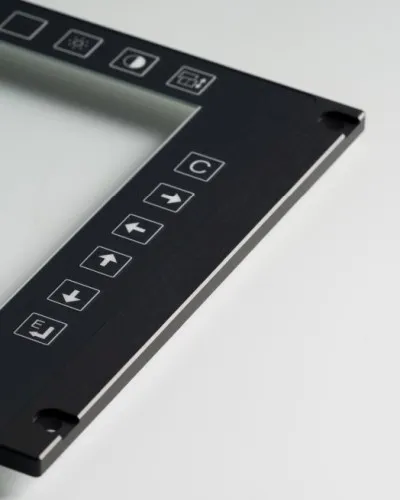

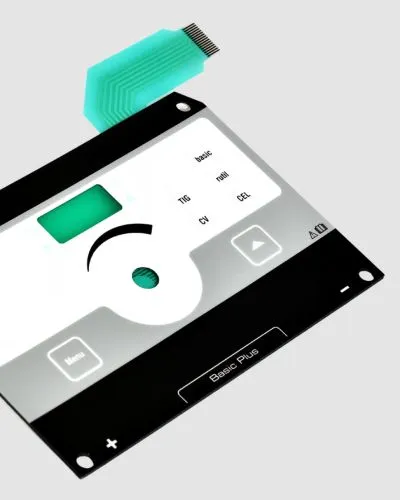

Tasten + Schalter
Für ein zusätzliches haptisches Feedback kann ein kapazitives Touch-Display mit einer Folientastatur, kapazitiven Tasten oder anderen Schaltern kombiniert werden. So können Fehlbedienungen vermieden oder sicherheitsrelevante Befehle zuverlässig ausgeführt werden.

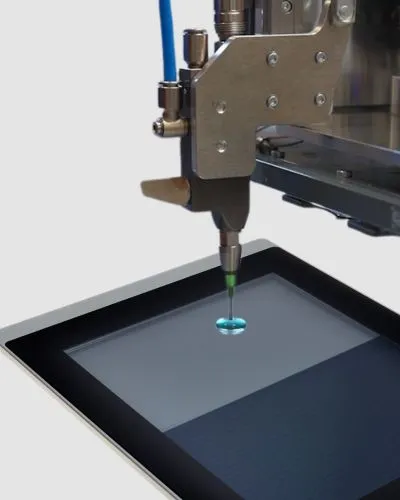

Optical Bonding
Für ein brillantes Bild ohne störende Reflektionen wird der Touchscreen mit dem Display und/oder Coverglas häufig im Optical Bonding Verfahren verklebt. Je nach Kundenanforderung und Einsatzgebiet kommen hierfür das LOCA oder OCA Bonding in Frage.
Gehäuse + Träger
Für eine optimale Montage in die Kundenanwendung kann das Touchsystem direkt in eine Trägerplatte oder ein Gehäuse integriert werden. Diese verleihen dem HMI mehr Stabilität und vereinfachen den Einbau. Für erhöhte Anforderungen gemäß den IP Schutzklassen sorgen zusätzliche Dichtungen im Gehäuse oder Trägerteil für widerstandsfähige HMIs.

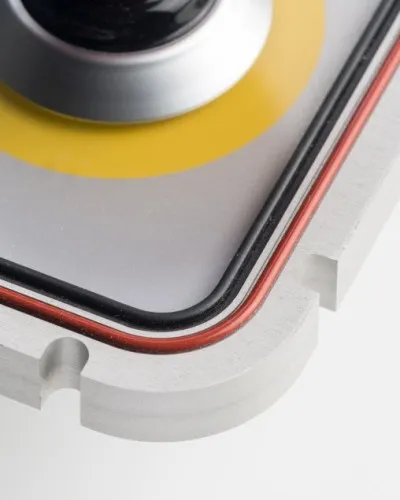

Dichtungen
Mit individuellen Dichtungskonturen wird das kapazitive Touchsystem gegen äußere Einflüsse geschützt. Dabei können unterschiedlichste Dichtungsmaterialien und -farben verwendet werden.

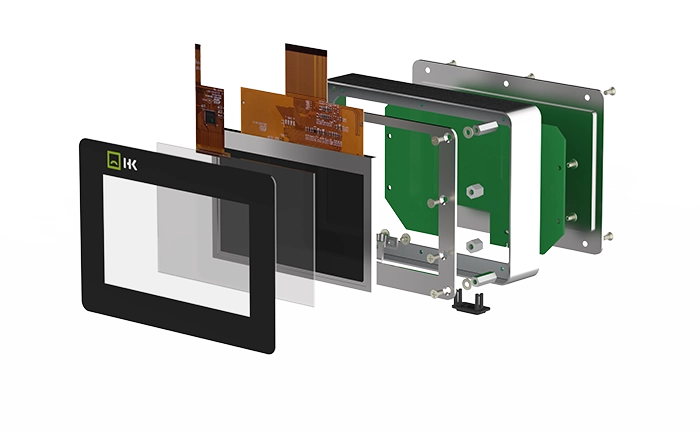

3. Komplettlösung nach Ihren Anforderungen
Sie erhalten ein 360° Rundum-Sorglos-Paket: Eine Lösung, ein Ansprechpartner!
Wir übernehmen für Sie die zeitraubende Koordination vieler Einzelkomponenten und Dienstleistungen.
Sie bestimmen den Umfang!
Bedieneinheit
Tasten, Touch, gedruckte Elektronik oder eine Kombination aus mehreren Technologien.
Gehäuse
Standardgehäuse oder individuelle Gehäuselösung aus Kunststoff oder Metall
Elektronik
individuell bestückte Leiterplatten und LED-Technik zur Tastenbeleuchtung.
Software
Intelligente Nutzerführungen oder Protokolle für reibungslose Datenübertragungen
Connectivity
Individuelle Schnittstellen und IoT-Anbindungen für HMIs mit Mehrwert
Konstruktion + Entwicklung
Qualität + Nachhaltigkeit
Typische Einsatzbereiche von kapazitiven
Touchsystemen
Medizintechnik:
Geschlossene und desinfizierbaren Touch-Oberfläche zur Bedienung mit dünnen Handschuhen
High-End Maschinenbau:
Steuerpulte mit Multi-Touch-Funktionen für umfangreiche Maschinenkonfigurationen
Mobilität:
Touch-Displays für Infotainmentsysteme in Fahrzeugen oder Zusatzfunktionen in Sonderfahrzeugen
Halbleiterindustrie:
Hygienische, intuitive Touch-Panels für Reinraumbedingungen
KI-generierte Darstellung
FAQ: Häufig gestellte Fragen zu kapazitiven Tastaturen
Die Bedienbarkeit kapazitiver Sensoren mit Handschuhen hängt von Material und Dicke der Handschuhe ab. Leitfähige Handschuhe oder eine
erhöhte Sensorempfindlichkeit sind häufig erforderlich. Feuchtigkeit durch Regen oder Schweiß kann zu Fehlfunktionen führen, wenn keine
speziellen Algorithmen eingesetzt werden. Moderne Systeme nutzen Feuchtigkeitskompensation und adaptive Empfindlichkeitsanpassung,
um auch unter solchen Bedingungen eine stabile Funktion sicherzustellen. Dies ist vor allem für Outdoor- und Medizinanwendungen relevant.
Ja, kapazitive Tasten können hinter robusten Materialien wie Glas oder Kunststoff integriert werden. Dadurch entsteht eine geschlossene,
verschleißfreie und widerstandsfähige Oberfläche gegen Schmutz, Feuchtigkeit und Reinigungsmittel.
Design, Farben, Beleuchtung, Symbole und sogar das Bediengefühl können individuell auf das Einsatzgebiet abgestimmt werden. Eine
Glasoberfläche lässt sich zudem noch mit Schliffen für z.B. Fingermulden, Polierungen oder Ätzungen optisch versehen.
Kapazitive Tasten sind für klar definierte Schaltfunktionen ausgelegt und ersetzen klassische mechanische Taster. Sie reagieren auf
Berührung, besitzen jedoch feste Bedienpunkte. Ein Touchscreen hingegen ist eine dynamische Eingabefläche, auf der Inhalte angezeigt und
unterschiedliche Funktionen flexibel dargestellt werden können. Kapazitive Tasten eignen sich besonders für robuste, langlebige
Bedienkonzepte mit klarer Nutzerführung, während Touchscreens mehr Interaktionsmöglichkeiten bieten
kapazitiv oder resistiv – welche
Technologie passt zu meinem Projekt?
Kapazitive Touchsysteme sind ideal, wenn eine moderne Multitouch Bedienung mit hoher Bildqualität im Vordergrund stehen.
Resistive Systeme bieten Vorteile, wenn Bedienung mit dicken Arbeitshandschuhen oder eine kostengünstigere Lösung notwendig ist.
