Funktionsweise und Aufbau eines
resistiven Touchsystems

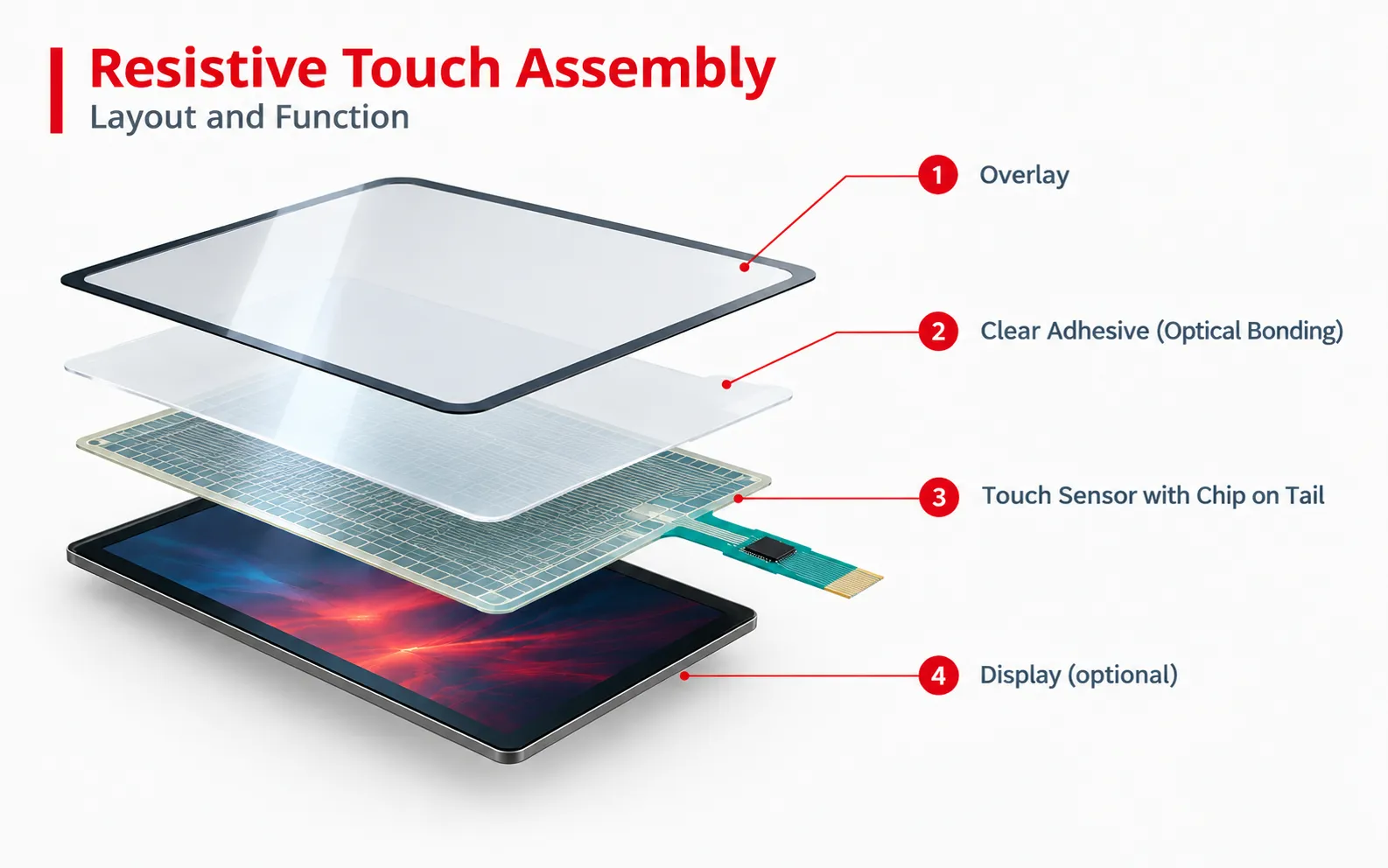

Ein resistiver Touchscreen besteht aus zwei elektrisch leitfähigen Schichten (meist ITO), die über Druck mit dem Finger oder einem Stift in Kontakt gebracht werden. Am Berührungspunkt schließt sich der Stromkreis und es kommt zu einem messbaren Spannungsabfall. So kann die genaue Druckstelle ermittelt und die Funktion ausgelöst werden.
Frontfolie: Die flexible Polyesterfolie ist vollständig geschlossen und kann individuell im Siebdruck bedruckt werden.
Klebeschicht: Die Frontfolie wird über einen Kleberahmen oder eine hochtransparente, vollflächige Verklebung im OCA Bonding Verfahren mit dem Touchsensor verbunden.
Touchsensor: Zwei leitfähige Schichten werden mit Abstandshalter (Spacer Dots) voneinander getrennt und kommen nur durch Druck in Kontakt, um die Funktion auszulösen.
Controller: Die Intelligenz des Touchscreens sitzt direkt auf dem Anschlussband des resistiven Touchscreens (Chip-on-Flex) oder auf einer separaten Platine.

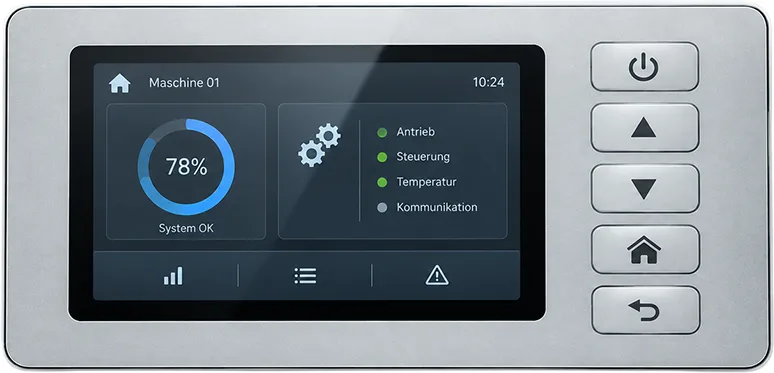

Ihr resistives Touchsystem. Ihr Leistungsumfang.
Von einem einfachen resistiven Touchscreen bis zur integrierten HMI-Lösung:
Sie bestimmen, welche Funktionen und Komponenten Ihre Anwendung benötigt.
Wir kombinieren die passenden Technologien und übernehmen auf Wunsch auch die Integration.
2. Erweitern Sie Ihr resistives Touchsystem
Display
Das passende Display wird auf die Anforderungen der Anwendung abgestimmt. Kriterien wie Einsatzbereich (Indoor oder Outdoor), Temperaturbereich, Ablesbarkeit und Langzeitverfügbarkeit sind dabei entscheidend. Zum Einsatz kommen TFT-Displays (TN oder IPS) sowie OLED-Displays – als Standard- oder kundenspezifische Lösung.
Tasten + Schalter
Resistive Touchsysteme lassen sich um haptische Folientastaturen oder Not-Aus-Schalter ergänzen. Hybride Bedienkonzepte verbinden die Flexibilität eines Touchscreens mit dem sicheren Tastgefühl physischer Bedienelemente. So bleiben häufig genutzte oder sicherheitsrelevante Funktionen jederzeit schnell erreichbar und eindeutig bedienbar.
Optical Bonding

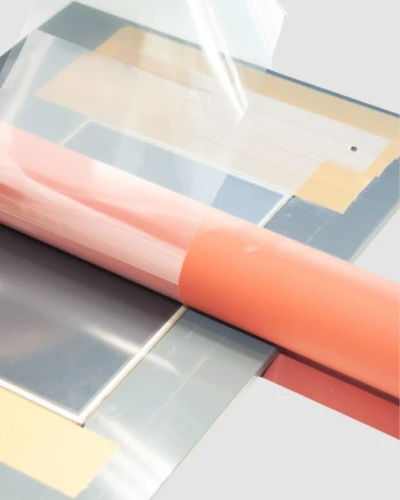

Beim Optical Bonding werden Display und resistiver Touchsensor mittels OCA- oder LOCA-Verklebung optisch miteinander verbunden. Dadurch werden Reflexionen reduziert, die Ablesbarkeit verbessert und die Bildung von Kondenswasser verhindert. Die flexible Frontfolie bleibt dabei unverklebt, damit die druckbasierte Bedienung des resistiven Touchsystems erhalten bleibt.
Gehäuse + Träger
Die Integration des Touchsystems in ein Gehäuse oder eine Trägerplatte erhöht die Stabilität und erleichtert die Montage in der Kundenanwendung. Zusätzliche Dichtungen ermöglichen hohe IP-Schutzarten und sorgen für eine zuverlässige Funktion auch in anspruchsvollen Umgebungen.
Dichtungen
Mit individuellen Dichtungskonturen wird das resistive Touchsystem gegen äußere Einflüsse geschützt. Dabei können unterschiedlichste Dichtungsmaterialien und -farben zum Einsatz kommen.

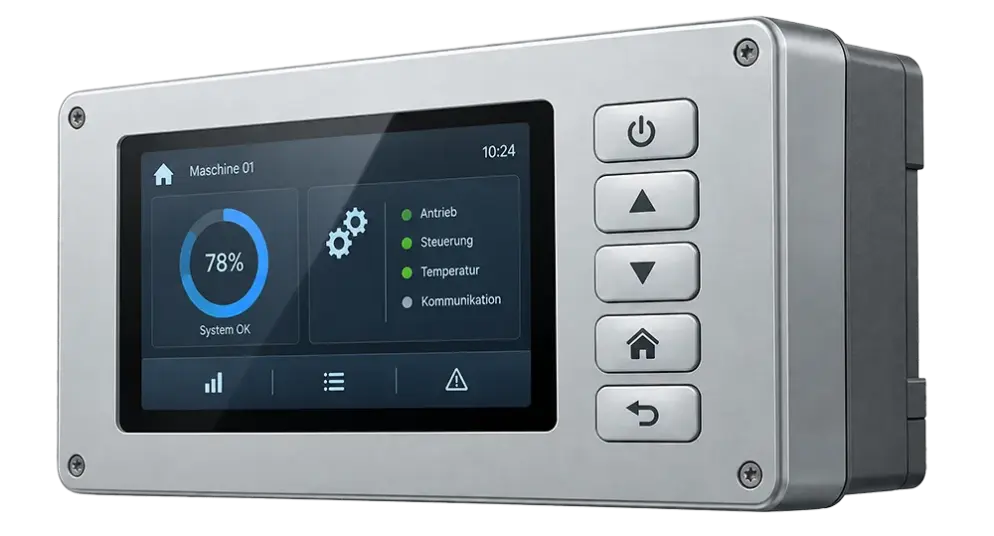

3. Komplettlösung nach Ihren Anforderungen
Sie erhalten ein 360° Rundum-Sorglos-Paket: Eine Lösung, ein Ansprechpartner!
Wir übernehmen für Sie die zeitraubende Koordination vieler Einzelkomponenten und Dienstleistungen.
Sie bestimmen den Umfang!
Bedieneinheit
Tasten, Touch, gedruckte Elektronik oder eine Kombination aus mehreren Technologien.
Gehäuse
Standardgehäuse oder individuelle Gehäuselösung aus Kunststoff oder Metall
Elektronik
individuell bestückte Leiterplatten und LED-Technik zur Tastenbeleuchtung.
Software
Intelligente Nutzerführungen oder Protokolle für reibungslose Datenübertragungen
Connectivity
Individuelle Schnittstellen und IoT-Anbindungen für HMIs mit Mehrwert
KI-generierte Darstellung Konstruktion + Entwicklung
Qualität + Nachhaltigkeit
Typische Einsatzbereiche von resistiven
Touchsystemen
Medizintechnik:
Sichere Bedienung von medizinischen Geräten durch gezielten Druck
Maschinenbau:

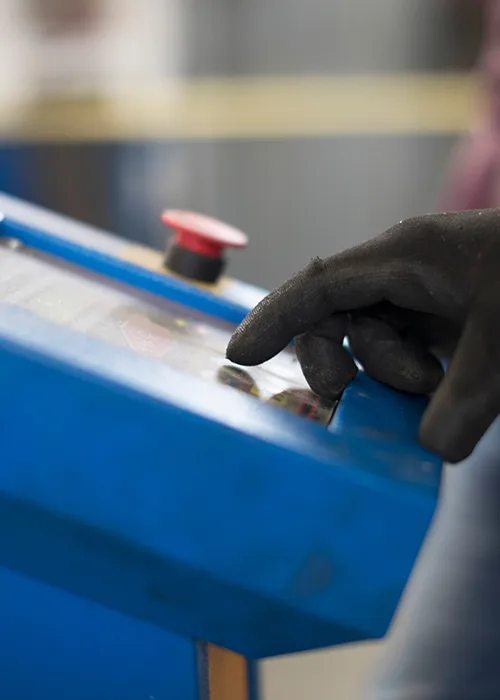

Maschinensteuerpulte zur Bedienung mit dicken Handschuhen
Gastronomie:
Kassen- und Bestellsysteme zur Bedienung mit Fingernägeln, Stiften oder feuchten Händen
Logistik:
Robuste Handhelds für den Außeneinsatz oder in Lagerhallen
kapazitiv oder resistiv – welche
Technologie passt zu meinem Projekt?
Kapazitive Touchsysteme sind ideal,
wenn Design, Multitouch und
Gestensteuerung im Vordergrund stehen.
Resistive Systeme bieten Vorteile,
wenn Robustheit, Bediensicherheit und Preissensibilität gefragt ist.
FAQ:
Häufig gestellte Fragen zu resistiven Touchsystemen
Können resistive Touchsysteme auch Multitouch?
Nein, resistive Touchscreens sind nur auf Single-Touch-Eingabe ausgelegt.
Multitouch ist bei kapazitiven Systemen (PCAP) möglich.
Verwenden Sie ein weiches Mikrofasertuch und milde Reinigungsmittel (wie Isopropylalkohol oder spezielle Displayreiniger). Wichtig: Vermeiden Sie starkes Aufdrücken beim Wischen und nutzen Sie keine scharfen Scheuermittel oder spitzen Gegenstände, da die obere Kunststofffolie sonst zerkratzen kann.
Bei einem 4-Draht-System altern die Messschichten durch die ständige Dehnung der Folie, weshalb der Bildschirm regelmäßig neu kalibriert werden muss. Beim industriellen 5-Draht-System liegen alle Messleitungen geschützt auf der starren Glasschicht, wodurch der Sensor auch bei starker Abnutzung dauerhaft präzise bleibt.
Das liegt am mehrschichtigen Aufbau. Ein resistiver Touchscreen besteht aus einer flexiblen Kunststoff-Frontfolie, einem Luftspalt und einer Glasschicht. Diese zusätzlichen Schichten und die Luft dazwischen reflektieren das Licht und reduzieren die optische Klarheit geringfügig.
Hoffmann + Krippner entwickelt und produziert seit Jahrzehnten maßgeschneiderte Touchlösungen „Made in Germany“. Jedes resistive Touchsystem ist maßgeschneidert und kann als integrierte Speziallösung (Full-Service) auf die Anforderungen der Anwendung abgestimmt werden. Von der Beratung über die Konstruktion und Prototypenbau bis zur Serienfertigung bietet Hoffmann + Krippner alles aus einer Hand.
