Kompakt, kostengünstig und endlos anpassbar!
Kein Wunder ist die Folientastatur in nahezu allen Einsatzbereichen, ob in Privathaushalten oder in industriellen Anwendungen zu finden. Verschiedene Funktionen lassen sich durch eine Vielzahl an Zusatzkomponenten ganz leicht ergänzen: Intensive Beleuchtung, komplexe Elektronik, moderner Touchscreen, stabile Trägerplatte oder edle aufgegossene Tastenkuppen (GT-Technologie).
Mehr Informationen rund um Folientastaturen im Induux Wiki.
Komponenten und Optionen
Aufbau einer Folientastatur

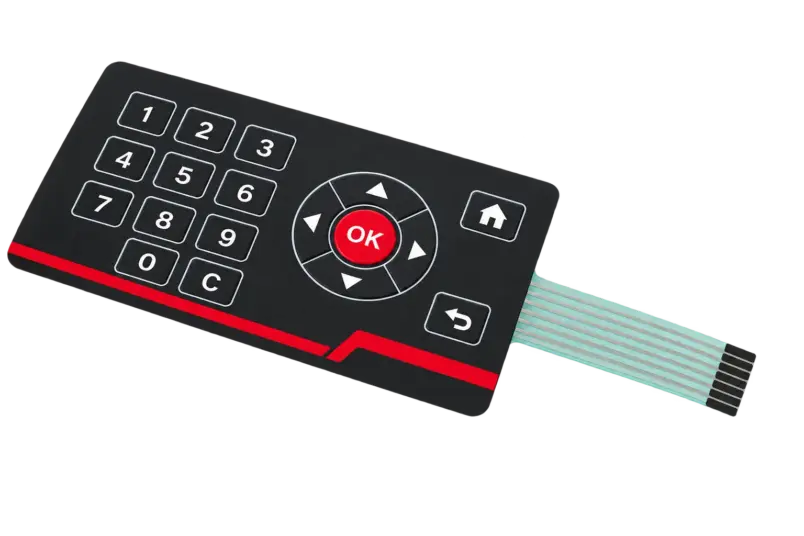

Eine Folientastatur besteht aus unterschiedlichsten Folienschichten und Zusatzkomponenten, die variabel gestaltet werden können. Der Standardaufbau unserer flexiblen Folientastatur besteht immer aus 6 Einzelschichten:
- Dekorfolie
- Kleber
- Haltefolie
- Spacerfolie
- Leiterbahnfolie
- Kleber
Die Dekorfolie oder Frontfolie besteht aus einer widerstandsfähigen Polyesterfolie, die mit einem kundenspezifischen Design bedruckt wird. Um ein widerstandsfähiges und langlebiges Design zu garantieren, bedrucken wir die Folie im Siebdruckverfahren von der Rückseite.
Mit unserer GT-Technologie oder verschiedenen Prägeformen kann die Frontfolie weiter veredelt werden. Die GT-Dome und die Prägung dienen dem Anwender einer einfachen Fingerführung. Für Außeneinsätze oder Applikationen in der Medizintechnik können spezielle Polyesterfolien mit UV-Schutz oder antimikrobiellen Eigenschaften verwendet werden.
Verschiedenste Kleber in variablen Stärken und Klebeeigenschaften werden je nach Einsatzgebiet der Folientastatur ausgewählt.
Die Haltefolie fixiert die Kontaktfedern auf der Leiterbahnfolie, damit diese dauerhaft an Ihrem Platz bleiben. Die darunter liegende Spacerfolie gleicht die Höhe der Kontaktfedern optimal aus.
Die Leiterbahnfolie, auch Schaltungsfolie genannt, ist das eigentliche Herzstück der Folientastatur. Auf dieser Ebene befindet sich die gesamte elektrische Funktion: die gedruckten Leiterbahnen nach einem individuellem Schaltschema, die bestückten Kontaktfedern und LEDs.
Die Leiterbahnfolie kann nach Wunsch auch durch eine Leiterplatte ersetzt werden.
Trägerplatten oder Gehäuse verleihen der Folientastatur mehr Stabilität und können auf Wunsch problemlos ergänzt werden.
Metall-Optik
Folientastaturen in Metall-Optik: leicht, langlebig, edel!
Setzen Sie auf mehr Individualität bei der Bedieneinheit Ihrer Anwendung. Eine Folientastatur ist leicht, zuverlässig, langlebig und lässt sich mit der richtigen Optik in eine edle Bedieneinheit verwandeln.
Die strukturierte und spiegelnde Folienoberfläche gleicht dabei einem gebürsteten Metall und fügt sich perfekt in andere Metalloberflächen ein.
Verschwindeeffekt
Ein klares und schlankes Design für Ihre Bedieneinheit.
Einige Bedieneinheiten steuern umfangreiche Funktionen und sind deshalb mit vielen Tasten, Symbolen und LEDs ausgestattet.
Der sogenannte “Verschwindeeffekt” sorgt für eine klare Bedienoberfläche, ohne auf Funktionen verzichten zu müssen. Durch einen speziellen Druckvorgang lassen sich unbeleuchtete Bereiche in der Folienoberfläche verstecken und nur aktiv beleuchtete Bereiche anzeigen.
Beleuchtete Folientastaturen
Zur Beleuchtung unserer Folientastaturen setzen wir sogenannte SideLEDs ein (LEDs, die von der Seite einstrahlen). LED-Technik kombiniert mit einem ausgeklügelten Tastaturaufbau, ermöglicht es uns große Flächen und einzelne Tasten in verschiedensten Farben zu beleuchten. Diese Technologie überzeugt vor allem mit enormer Helligkeit und langer Lebensdauer.
Mit unserer Beleuchtungstechnik reduzieren wir die Einbautiefe beim Kunden auf ein Minimum. Mit einem Tastaturaufbau von 2,2 mm benötigt die LED-Technik nur geringfügig mehr Platz als eine EL-Folie. Eine optionale Lichtabschottung zwischen den einzelnen Tasten erlaubt sogar die separate Beleuchtung jeder einzelnen Taste. Der Einsatz von Bi-Color oder RGB-LEDs ermöglicht außerdem eine fast unbegrenzte Farbauswahl. Da der Aufbau zwingend auf einer Leiterplatte erfolgen muss, kann deren ungenutzte Rückseite zur Bestückung von Vorwiderständen und ICs oder sogar der gesamten kundenspezifischen Schaltungselektronik verwendet werden.
Eine zusätzliche Veredelung der Designfolie durch Prägen oder Aufbringen von Tastenkuppen (GT-Technologie) ist selbstverständlich weiterhin möglich. Auch kapazitive Tasten werden mit unserer SideLED Technologie beleuchtet.
Status-LEDs
Zur Integration von Status-LEDs in Folientastaturen werden SMD-LEDs verwendet. Diese LEDs können sowohl auf Folien, als auch auf Leiterplatten bestück werden. Zur Integration auf einer Folie werden die LEDs auf die Leiterbahnfolie geklebt und vergossen. Mit einer Bauhöhe von 0,35 mm lassen sich die LEDs problemlos in das Folienpaket integrieren. Wählen Sie aus einer umfangreichen Farbpalette zwischen Mono-, Bi-Color und RGB-LEDs.
Lediglich für Einsatzgebiete mit häufigen Erschütterungen, bspw. in Fahrzeugen, raten wir von verklebten LEDs auf Folie ab. Je nach Stärke der Erschütterung kann sich der Kleber lösen und die LED an Halt verlieren. Hier empfehlen wir das Bestücken der LEDs auf einer Leiterplatte.
Folientastaturen mit Leiterplatte
Eine Leiterplatte dient der Folientastatur als Träger und ersetzt die üblich eingesetzte Schaltfolie. Sie besteht aus Epoxy FR4 Material und kann als ein-/ zweiseitige oder Multilayer Leiterplatte eingesetzt werden. Die Platine verleiht dem Tastaturaufbau mehr Stabilität und die Möglichkeit weitere Elektronikbauteile, sowohl vorder- als auch rückseitig, zu bestücken.
Wir entwickeln individuelle Lösungen mit integrierten Mikrocontroller und direkter Anbindung an die gewünschte Schnittstelle.
Wir sind spezialisiert auf folgende Schnittstellen:
- RS232, RS485
- PS/2
- CAN-Bus
- Modbus
- Profibus, Profinet (Gateway)
- Ethernet
- I2C, SPI
- USB (generic HID)
- Bluetooth
- WIFI
- GSM (Datenverbindung über Mobilfunk)
- Analoges digitales Interface (PWM, 0-10V, 4-20mA,…)

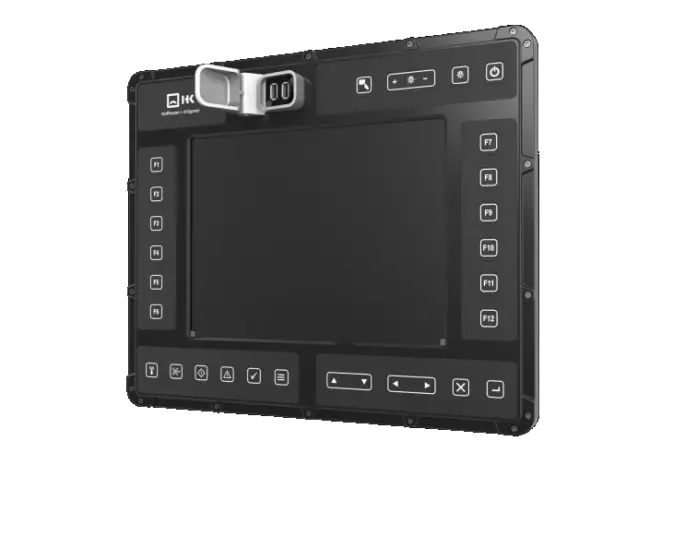

Trägerplatten und Gehäuse aus Metall oder Kunststoff
Folientastaturen können auf oder vertieft in Trägerplatten und Gehäuse montiert werden. Vorzugsweise bestehen die Träger aus Aluminium, Edelstahl oder Kunststoff.
Front Panels können durch die Anbringen von Einpressbolzen oder Bohrungen mühelos in die Geräte- oder Maschinenfront integrieren. Individuell angepasst Gehäuse schützen die empfindliche Elektronik und runden das Eingabesystem ab.
Auch die Oberfläche der Trägerplatte oder des Gehäuses kann auf Ihre Anwendung angepasst werden: blank, eloxiert, chromatiert oder gebürstet. Eine gefräste Nut für Dichtungen sorgt dafür, dass Ihr Gerät optimal vor Schmutz oder Flüssigkeiten geschützt ist.
Mehr zum Thema Trägerplatten und Gehäuse finden Sie auch bei TES Frontdesign, Mitglied unseres HK Technologienetzwerks oder unserem Partner OKW Gehäusesysteme.
Folientastaturen mit Touchscreen
Die taktile Rückmeldung einer Folientastatur lässt sich mit einem berührungsempfindlichen Touchscreen kombinieren. Sowohl resistive, als auch kapazitive Touchscreens können in den Tastaturaufbau integriert werden. Über einen Kleberahmen oder eine vollflächige OCA-Verklebung wird der Touchscreen mit dem Folientastaturaufbau verbunden.
Folientastaturen mit Einschubstreifen
Kommt die selbe Folientastatur in verschiedenen Ländern zum Einsatz kann die Beschriftung über verschiedensprachige Einschubstreifen gelöst werden. Hierfür werden im Tastaturaufbau sogenannte Einschubtaschen integriert. Über diese Einschubtaschen lassen sich die entsprechenden Einschubstreifen ganz einfach austauschen.
Folientastaturen mit Doppelkontakt
Hohe Sicherheitsansprüche bei Steuerungen erfordern maximale Zuverlässigkeit der Bedieneinheit. Eine Langsam- oder Schnelllauffunktion bei einer Kransteuerung beispielsweise erfordert zwei deutlich unterscheidbare Schaltfunktionen. Hoffmann + Krippner gewährleistet diese Funktion den sogenannten Doppelkontakt. Während die erste Schaltebene bei einem Druck von ca. 7 N aktiviert wird, schaltet die zweite Ebene erst bei ca. 13 N. Dadurch können zwei unterschiedliche Betätigungskräfte in einer Taste realisiert werden.
Aufgegossene Tastenkuppen auf der Folienoberfläche über den Tasten (GT-Technologie) verstärken die taktile Rückmeldung beider Schaltungsebenen.
Folientastaturen mit Tastenkuppen
Wir geben flachen Folientastaturen erhabene Tastenkuppen. So können Sie selbst in Blindbedienung fühlen, wo sich die Tasten befinden. Hierfür bringen wir positionsgenau über den Tasten eine kuppenförmige, hochglänzende Kunststoffmasse auf die Folienoberfläche auf. Unsere GT-Technologie (GT= Gießtechnik) verleiht dem im vorhinein aufgedruckten Design zusätzlich eine edle Glanzoptik.
Vorteile unserer GT-Technologie:
- extrem hohe mechanische Beständigkeit
- Druckstellen durch harte Gegenstände „heilen“ rückstandsfrei aus
- kreative Designmöglichkeiten, z.B. über Firmenlogos, Displays, LEDs
- bedienerfreundliche Haptik mit optimaler Fingerführung
- gute taktile Rückmeldung
Folientastaturen mit Prägungen
Für eine optimale Fingerführung können neben der GT-Technologie Folienoberflächen bis zu 0,4 mm hoch geprägt werden. Bei Folientastaturen mit Prägung wird die Dekorfolie mittels entsprechender Werkzeuge, über ein Vakuum und Temperatur in die gewünschte Form gebracht.
Sie können aus nachfolgenden Prägeformen wählen:
- Flächenprägung
- Rahmenprägung
EMV-Abschirmung
Eine integrierte Abschirmung verhindert, dass eine im Gerät entstehende Strahlung nach Außen dringt und umliegende Geräte beeinflusst und deren Funktion stört. Auch das Eindringen von äußeren Störstrahlung ins Geräteinnere wird durch die EMV-Abschirmung verhindert.

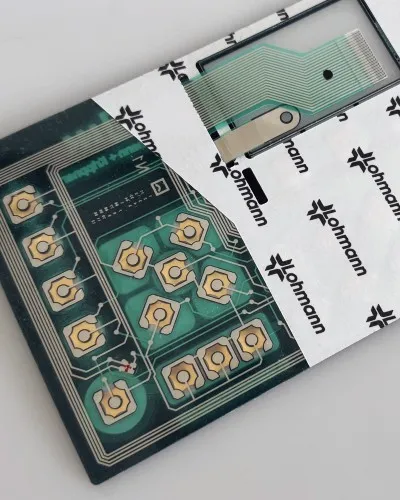

Um unsere Eingabesysteme elektromagnetisch verträglich zu gestalten, wird eine elektrisch leitfähige Schicht in den Aufbau der Folientastatur integriert. Hierfür wird eine Polyesterfolie flächig mit Silberpolymer und Isolierung, sowie eine oder mehrere Kontaktflächen mit Graphit bedruckt. Die EMV-Abschirmung wird über ein separates Anschlussband z.B. an den Masseanschluss des Gerätes kontaktiert.
Für integrierte Displays muss die auftretende Strahlung durch transparente Leitschichten aufgefangen werden. Hierfür sind in Plexiglas eingegossene dünne Metallgitter oder leitfähig bedampfte Folien oder Filterscheiben geeignet.
Verbesserte Technik für weniger EMV-Strahlungen!
Seit einigen Jahren hat sich die Elektronik soweit entwickelt dass:
- durch verbesserte Bauteile und Design-Regeln bei der Konfiguration und im Leiterplattenlayout fast keine Strahlungen mehr abgegeben werden
- Neuere Displays keine nennenswerte Strahlungen erzeugen
- Ansteuerelektronik von kapazitiven Touchsystemen bereits strahlungsminimiert ist
Das heißt, dass nachträglich ergänzte EMV-Abschirmungen aufgrund der weiterentwickelten Technik heutzutage kaum noch benötigt werden.
Folientastaturen abdichten
Damit kein Wasser oder Schmutz ins Geräteinnere dringen kann, setzen wir auf exakt dispenste Dichtungen. Hierfür verwenden wir silikonhaltige, silikonfreie oder leitfähige Dichtungsmaterialien.
Auch das Abdichten von Kabelabgängen ist möglich. Durch das Ausspritzen des Kabelausgangs mit Silikon dringt kein Wasser oder Schmutz in das Innere der Folientastatur.
Weitere Informationen zu unseren Dichtungen.
UV-Schutz für Folientastaturen
Für Geräte, die im Außeneinsatz unter anderem UV-Strahlen ausgesetzt sind, empfehlen wir eine UV-stabilisierte Polyesterfolie. Dieses spezielle Folienmaterial verhindert Verfärbungen und beugt verblassenden Farben vor.
Die UV-stabile Folie weist einen leichten gelbstich auf. Deshalb kann es zu Farbabweichungen kommen.
Antimikrobielle Folienoberfläche – hygienisch auf Lebensdauer
Für hygienisch anspruchsvolle Umgebungen wie in der Medizin- und Dentaltechnik oder in der Lebensmittelindustrie bieten wir eine speziell entwickelte antimikrobielle Folie zum nachhaltigen Schutz von Folientastaturen gegen bakterielle Verunreinigung.
Dieser innovative Folienwerkstoff kombiniert
antimikrobielle Eigenschaften mit einer beständigen Oberfläche. Der antimikrobielle Schutz ist direkt in die strukturierte Hartbeschichtung eingebunden. Dadurch ist eine gleichmäßige Verteilung des antimikrobiellen Wirkstoffs über die gesamte Oberfläche der Tastatur gewährleistet und zwar für deren gesamte Lebensdauer.
Kommen Mikroorganismen mit der Folienoberfläche in Berührung, werden ihre Zellwände von den Schutzwirkstoffen der Folie durchdrungen. Die Zellfunktionen werden unterbrochen, Wachstum und Reproduktion der Zellen verhindert.
Weitere Informationen
Design
Ihre Designwünsche realisieren wir im Sieb- oder Digitaldruck. Sie können aus einer großen Farbpalette nach RAL-classic, Pantone oder HKS wählen. Sogar Metallikfarben für einen ganz besonderen Effekt können problemlos umgesetzt werden. Transparente Sichtfenster für Displays oder 7-Segment-Anzeigen bieten wir klar oder leicht strukturiert an.
Mechanik
Die Mechanik der Folientastatur wird ganz auf Ihr Einsatzgebiet angepasst. Von Tastengrößen und -positionen, über die Anschlussbandoptionen und Befestigungsmöglichkeiten hin zu Toleranzbestimmungen werden individuell mit Ihnen abgestimmt.
Elektronik
Über die Anschlussmöglichkeit Ihrer Folientastatur bestimmen Sie. Kabel, Stecker, Polzahl und Schaltschema wird ganz auf Ihr Gerät abgestimmt.
Sie wünschen eine Elektronikbestückung?
Wir erstellen für Sie Schaltpläne, Leiterplattenlayouts und Stücklisten oder Sie stellen uns Ihre Dateien zur Verfügung.
Zahlen und Fakten
- Temperatur: – 40 °C bis 70 °C
- Schaltstrom: (max.) 100 mA
- Lebensdauer: bis zu 1 Mio. Schaltspiele
Alle technischen Daten sind keine zugesicherten Eigenschaften, sondern können je nach kundenspezifischem Aufbau abweichen.
Starten Sie Ihr Projekt!
Neuentwicklung oder Redesign?
Wir sind Ihr Partner vom Protoypen bis zur Serie.
