Funktionsweise und Aufbau
einer Folientastatur
Eine Folientastatur besteht aus mehreren Folien- und Klebeschichten.
Der Standardaufbau unserer flexiblen Tastaturen besteht immer aus 6 Einzelschichten.
Frontfolie: Sie besteht aus einer widerstandsfähigen Polyesterfolie, die mit einem individuellen Design im Digital- oder Siebdruck bedruckt wird.
Kleber: Die Klebeschicht verbindet die Frontfolie (Dekorfolie) mit der Haltefolie.
Haltefolie: Sie fixiert die Schnappscheibe auf der Leiterbahnfolie und hält diese dauerhaft an ihrer Position, um Funktionsausfälle zu vermeiden.
Distanzfolie: Die Distanzfolie (Spacer) gleicht die Höhe der Kontaktfedern optimal aus und verbindet Haltefolie mit Leiterbahnfolie.

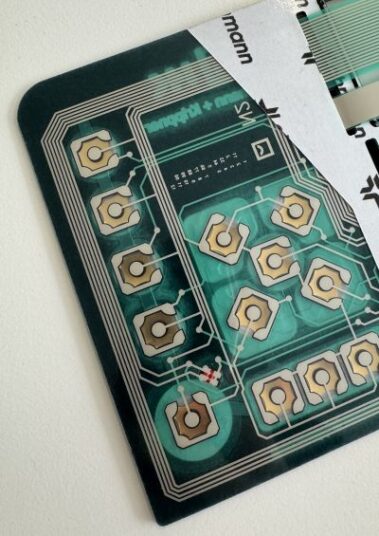

Leiterbahnfolie: Diese Ebene bildet die elektrische Funktion der Folientastatur. Die Leiterbahnen werden mit Silberleitpaste nach einem individuellen Schaltschema aufgedruckt und mit Kontaktfedern sowie LEDs bestückt. Optional ist auch der Einsatz einer Leiterplatte möglich.
Kleber: Die abschließende Klebeschicht ermöglicht die einfache und sichere Integration der Folientastatur in die Kundenanwendung. Optional liefern wir die Folientastatur auch vormontiert auf einer Trägerplatte oder bereits in ein Gehäuse integriert.
Ihre Folientastatur. Ihr Leistungsumfang.
Von der flexiblen Folientastatur bis zur integrierten HMI-Lösung:
Sie bestimmen, welche Funktionenen und Komponenten Ihre Anwendung benötigt.
Wir kombinieren die passenden Technologien und übernehmen auf Wunsch auch die Integration.
2. Erweitern Sie Ihre Folientastatur

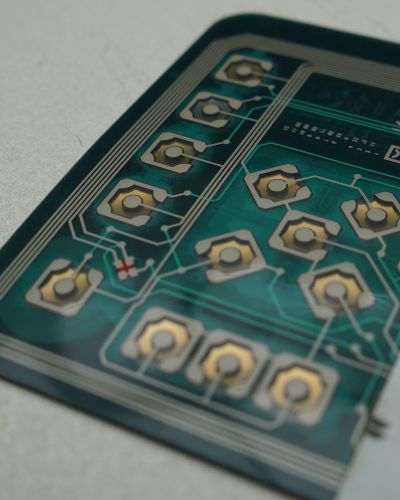

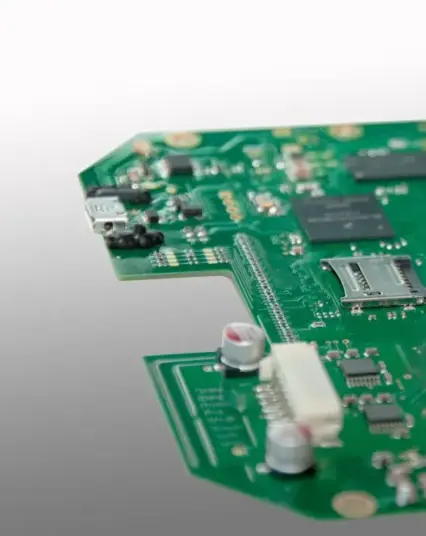

Leiterbahnfolie oder Leiterplatte
Platzsparende, flexible Folientastaturen auf Basis einer gedruckten Leiterbahnfolie eignen sich ideal für beengte Bauräume. Folientastaturen auf Leiterplatte bieten Stabilität, Platz für komplexe Elektronik und halten höhere Anforderungen an Robustheit stand.
Foliendesign
Das individuelle Foliendesign wird im Digital- oder Siebdruck auf die Polyesterfolie aufgebracht. Unterschiedliche Oberflächenstrukturen ermöglichen besondere haptische Effekte, während ein Verschwindeeffekt (Dead-Front-Effekt) oder Dekore in Metalloptik für eine hochwertige und moderne Gestaltung der Folientastatur sorgen.

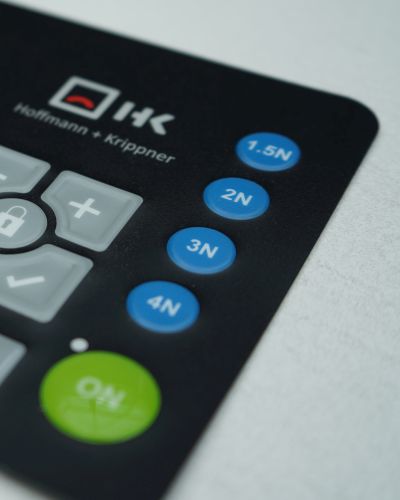

Mit oder ohne Druckpunkt
Folientastaturen sind mit oder ohne Schnappscheibe erhältlich. Varianten mit Schnappscheibe bieten ein spürbares taktiles Feedback mit Druckpunkten von 1,5 bis 4N und bis zu 1 Million Schaltzyklen. Ausführungen ohne Schnappscheibe sind kostengünstiger und bieten einen weichen Tastendruck.

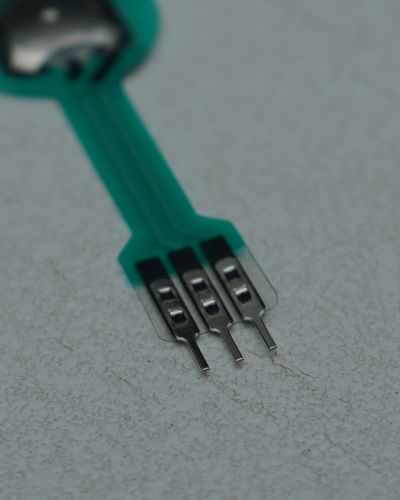

Anschlussmöglichkeiten
Flexible Folientastaturen werden über ein individuell anpassbares Flachbandkabel mittels ZIF-, Crimpflex oder Duflex Steckverbinder angeschlossen. Der Anschluss einer Folientastatur auf Leiterplatte ist kundenspezifisch möglich.

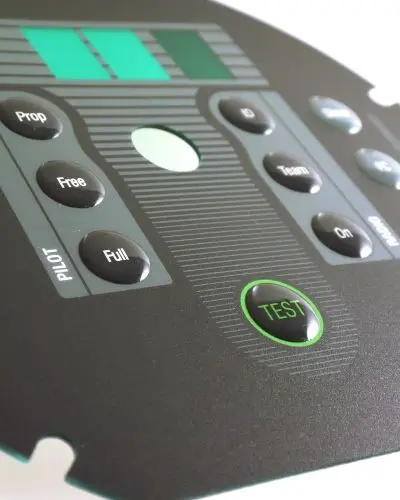

Prägung + Doming
Tasten mit Prägungen oder aufgegossenen Tastenkuppen (Doming) bieten optimale Fingerführung und ermöglichen sogar Blindbedienung. Die erhöhten Bereiche lassen sich individuell gestalten und können bis zu X mm hoch ausgeführt werden.

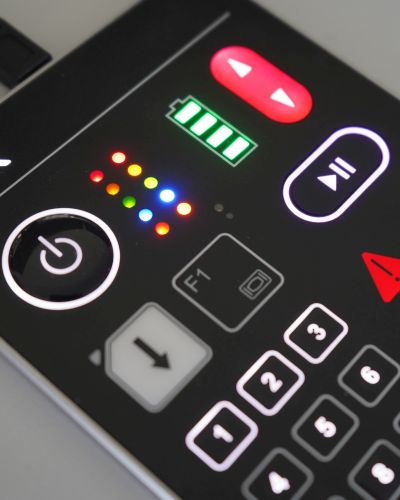

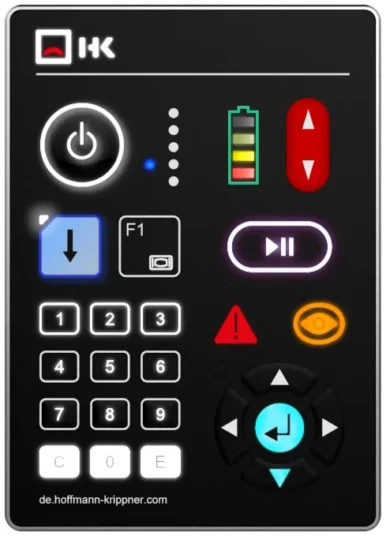

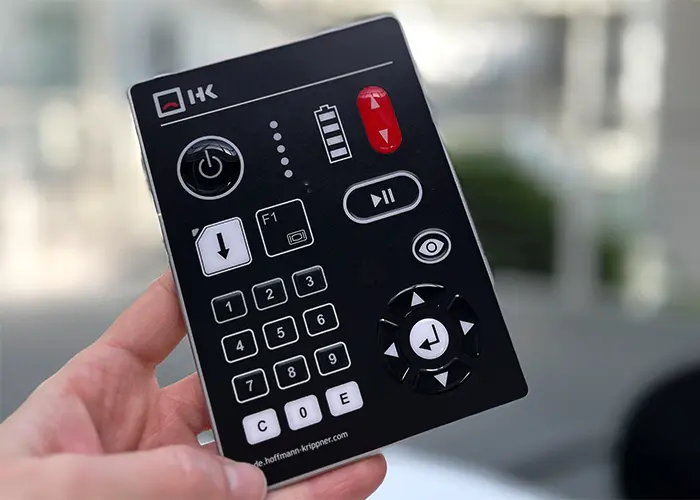

Beleuchtung
Unsere Tastenbeleuchtung in unterschiedlichsten Farben überzeugt durch hohe Helligkeit und lange Lebensdauer. Beleuchtete Folientastaturen können flexibel auf Leiterbahnfolie oder auf Leiterplatte realisiert werden.

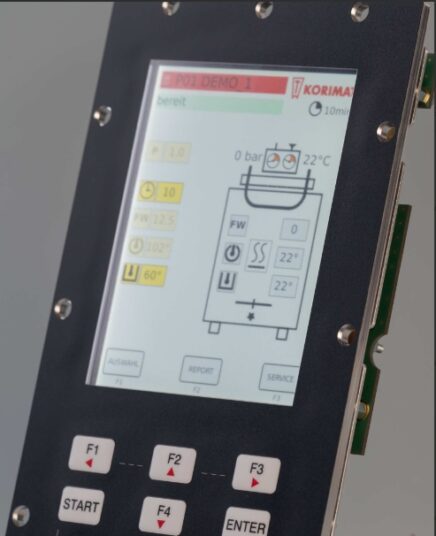

Touchscreen + Display
Hybride HMIs, wie Folientastaturen mit Touchscreen oder Display, bieten dem Anwender eine bewährte Tastenbedienung kombiniert mit moderner Touch-Funktion. Über einen Kleberahmen oder eine vollflächige OCA-Verklebung wird der Touchscreen/Display mit dem Folientastaturaufbau verbunden.

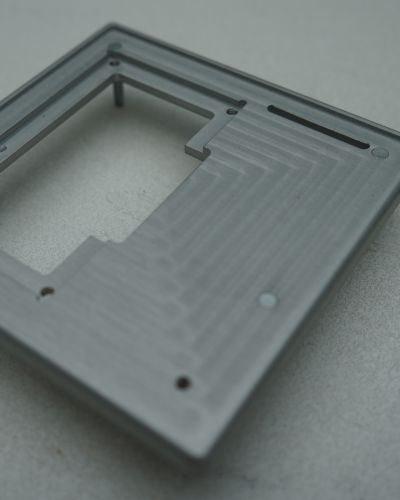

Gehäuse + Träger
Folientastaturen können für eine bessere Stabilität auf einer individuellen Trägerplatte oder einem Gehäuse montiert werden. So werden Elektronikkomponenten geschützt und der Einbau in der Kundenanwendung erleichtert.
Sicherheitsfunktionen
Eine integrierte EMV-Abschirmung schützt die Folientastatur vor elektromagnetischen Störungen. Für sicherheitsrelevante Anwendungen ermöglichen Folientastaturen mit Doppelkontakt-Technologie zwei klar unterscheidbare Schaltpunkte mit unterschiedlichen Betätigungskräften.
Dichtungen + Schutz
Exakt dispenste Dichtungen schützen Folientastaturen vor Wasser und Schmutz. UV-stabilisierte Polyesterfolien eignen sich für den Außeneinsatz. Antimikrobielle Folien bieten zusätzlichen Schutz vor bakterieller Verunreinigung in hygienisch anspruchsvollen Bereichen, wie der Medizintechnik.
3. Komplettlösung nach Ihren Anforderungen
Sie erhalten ein 360° Rundum-Sorglos-Paket: Eine Lösung, ein Ansprechpartner!
Wir übernehmen für Sie die zeitraubende Koordination vieler Einzelkomponenten und Dienstleistungen.
Sie bestimmen den Umfang!
Bedieneinheit
Tasten, Touch, gedruckte Elektronik oder eine Kombination aus mehreren Technologien.
Gehäuse
Standardgehäuse oder individuelle Gehäuselösung aus Kunststoff oder Metall
Elektronik
individuell bestückte Leiterplatten und LED-Technik zur Tastenbeleuchtung.
Software
Intelligente Nutzerführungen oder Protokolle für reibungslose Datenübertragungen
Connectivity
Individuelle Schnittstellen und IoT-Anbindungen für HMIs mit Mehrwert
Konstruktion + Entwicklung
Qualität + Nachhaltigkeit
Typische Einsatzgebiete
von Folientastaturen
Medizintechnik:
Gerätebedienung mit desinfizierbaren Oberflächen un taktilem Feedback
Maschinenbau:
Robuste Steuerungen auch mit Handschuhen bedienbar
Haushaltstechnik:
Langlebige Bedienoberfläche mit Designvielfalt
Gebäudetechnik:
Intuitive Zutrittskontrollen auch im Außeneinsatz
Technische Daten zu Folientastaturen
Alle technischen Daten können je nach kundenspezifischem Aufbau abweichen.
Leit- und Kontaktwerkstoffe
Gold, Silber,Kupfer, Kohle
Maximale Schaltspannung
AC 25 V / DC 42 V
Maximale Schaltstrom
100 mA
Maximale Schaltleistung
1,0 W
Lebensdauer
Mind. 1 Mio. Schaltspiele
Betätigungskraft ohne Kontaktelement
2 – 5 N
Betätigungskraft mit Kontaktelement
2,5 – 4 N
IP-Schutzklasse
bis IP69K
Betriebstemperatur
– 40 °C bis 70 °C
Designfolien
Polyester mattiert, glänzend und antiglare
Schaltung
Tastenanordnung in Matrix, gemeinsamer Steuerleitung oder mit Elektronik nach Schaltplan
FAQ:
Häufig gestellte Fragen zu Folientastaturen
Folientastaturen bieten ein hohes Maß an Individualisierung. Größe, Form, Druck, Oberflächen, Beleuchtung, Anschlussmöglichkeiten lassen
sich frei nach Kundenwunsch gestalten. Auch transparente Fenster für Displays, integrierte LEDs oder geprägte Tastenflächen sind möglich. So
entsteht ein Eingabesystem, das sich optimal in das Design und die Funktionalität Ihres Produkts einfügt.
Design:
Die oberste Schicht der Folientastatur, die Frontfolie, wird im Siebdruck bedruckt. Hierfür steht eine große Farbpalette nach RAL-classic,
Pantone oder HKS zur Auswahl. Sonderfarben gemäß dem Kunden CI, ein Verschwindeeffekt oder eine Metalloptik mit Spiegelung sind
ebenfalls möglich.
Mechanik:
Die Größe und Form der Folientastatur wird ganz auf die Formgebung des Geräts angepasst. Tastengrößen und -positionen, Einbau- und
Befestigungsmöglichkeiten, sogar Toleranzbestimmungen können individuell abgestimmt werden.
Elektronik:
Neben den Schnappscheiben für die Tasten können auch LEDs für eine individuelle Beleuchtung integriert werden. Das Schaltschema und der
Anschluss (Kabel, Stecker, Polzahl) der Folientastatur ist ebenfalls individualisierbar. Auch eine integrierte Elektronikbestückung auf einer
Leiterplatte ist möglich.
Haptik:
Neben unterschiedlichen Oberflächenstrukturen der Frontfolie können zusätzliche Prägungen (Flächen, Rahmen, Symbole) oder GT-Dome die
Benutzerfreundlichkeit verbessern.
Folientastaturen bestehen aus mehreren widerstandsfähigen Polyesterschichten. Je nach Aufbau und Material erreichen sie mehrere
Millionen Betätigungszyklen pro Taste. Die geschlossene Oberfläche schützt zuverlässig vor mechanischer Abnutzung, Staub und Schmutz und
sorgt für eine konstante Funktionalität über viele Jahre hinweg.
Ja, Folientastaturen sind durch ihre geschlossene Oberfläche besonders unempfindlich gegenüber Umwelteinflüssen. Sie können je nach
Ausführung nach Schutzarten wie IP65 oder höher gefertigt werden und sind damit resistent gegen Staub und Feuchtigkeit. Die eingesetzten
Polyesterfolien sind zudem unempfindlich gegenüber vieler Reinigungs- oder Desinfektionsmittel. Deshalb eignen sich Folientastaturen auch
ideal für hygienische Umgebungen, wie der Lebensmittel- oder Medizintechnik.
Ja, Folientastaturen können so konzipiert werden, dass sie auch im Außenbereich zuverlässig funktionieren. Dabei kommen UV-beständige
und temperaturbeständige Materialien zum Einsatz. Zusätzlich lassen sich Schutzarten und Temperatureignung individuell anpassen, sodass
die Tastaturen bei Betriebstemperaturen von – 40 °C bis 70 °C zuverlässig funktionsfähig bleiben. Ausreichende Randverklebungen, spezielle
Kleber oder zusätzliche Abdichtungen machen eine Folientastatur bereit für den Outdoor-Einsatz.
Die GT-Technologie ist ein von Hoffmann + Krippner entwickeltes Verfahren, um eine eine kuppenförmige, hochglänzende Kunststoffmasse
auf eine Folienoberfläche aufzubringen. GT steht dabei für Gießtechnik. Die GT-Dome werden hauptsächlich auf Tastenflächen aufgebracht,
um die Taktilität zu verbessern und eine optimale Fingerführung (zur Blindbedienung) zu ermöglichen. Die Kunststoffmasse ist extrem
beständig gegen mechanischen Einflüssen. Druckstellen durch harte Gegenstände können rückstandsfrei “ausheilen”.
Hoffmann + Krippner entwickelt und produziert seit Jahrzehnten maßgeschneiderte Folientastaturen „Made in Germany“. Kunden profitieren
von einer einzigartigen Kombination aus langjähriger Erfahrung, modernster Fertigungstechnologie und individueller Beratung. Jede Tastatur
wird exakt auf die Anforderungen der Anwendung abgestimmt – von Design und Haptik über Materialauswahl bis hin zu speziellen Schutzund
Hygienefunktionen. Durch unsere hauseigene Entwicklungs- und Produktionskompetenz können wir höchste Qualität, kurze Wege und
eine zuverlässige Serienfertigung gewährleisten.
Folientastatur oder Touch – welche
Technologie passt zu meinem Projekt?
Touchsysteme bieten individuell anpassbare Bedienoberflächen und ermöglichen eine moderne, intuitive Nutzererfahrung.
Folientastaturen überzeugen durch langlebige,
zuverlässige Technik mit klarer taktiler Rückmeldung und
überschaubaren Anschaffungskosten.
