Funktionsweise und Aufbau
von kapazitiven Tasten
Kapazitive Tasten und Tastaturen sind berührungsempfindliche elektrische Felder (Sensoren) ohne mechanische Komponenten. Berührt der Finger den Sensor wird dem elektrischen Feld Ladung entzogen. Die Elektronik erkennt diese Ladungsänderung, schließt dadurch auf den genauen Berührungspunkt und löst die gewünschte Funktion aus.
Bedienoberfläche: Die vollständig geschlossene Oberfläche aus Glas, Plexiglas oder Polyester wird individuell im Siebdruck bedruckt und schützt die dahinter liegenden Sensorflächen.
Sensorfolie: Die kapazitiven Felder werden mittels leitfähiger und transparenter Paste auf eine Polyesterfolie gedruckt. Optional ist auch der Einsatz einer Leiterplatte möglich.
Auswerteelektronik: Die Elektronik regelt die Funktionen der Tasten, kompensiert Umwelteinflüsse und definiert die Berührungsempfindlichkeit.

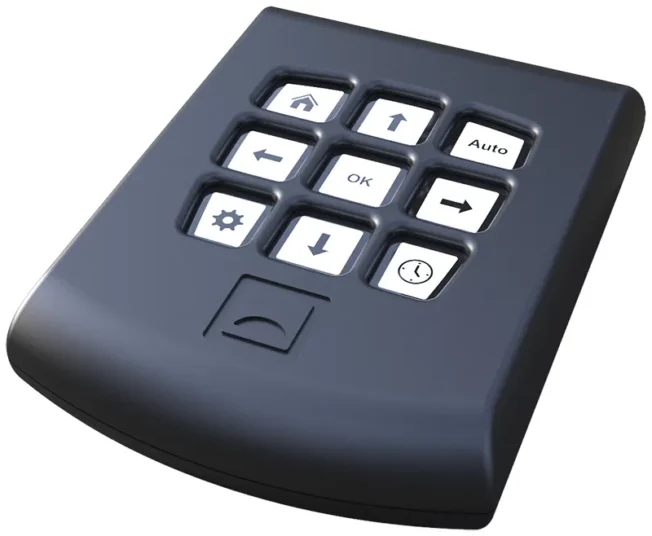

Kapazitive Tasten in unterschiedlichen Ausführungen
Wir entwickeln kapazitive Tasten und Tastaturen, die in Mechanik, Design und Funktion optimal zu Ihrer Anwendung passen. Durch vielfältige Zusatzkomponenten lassen sich kapazitive Tasten flexibel erweitern – etwa mit intensiver Beleuchtung, komplexer Elektronik oder Sicherheitsfunktionen.
Hardware Komponenten
Kapazitive Sensorfolie
Kapazitive Sensorfelder werden mittels leitfähigen Pasten im Siebdruckverfahren auf Polyesterfolien gedruckt werden. Durch die leichte, flache und flexible Folie eignet sich diese Technologie ideal für kompakte Geräte mit beengten Platzverhältnissen. Für die Auswerteelektronik und Beleuchtung ist eine separate Leiterplatte notwendig.
Kapazitive Leiterplatte
Kapazitive Sensorfelder auf Leiterplatten bieten den Vorteil, weitere elektronische Bauteile und die Auswerteelektronik auf der Rückseite der selben Platine zu integrieren. Die direkte Nähe der Auswerteelektronik macht das Systeme weniger anfällig für Störungen.
Cover
Kapazitive Tasten werden über eine vollständig geschlossene Oberfläche aus Glas, Acrylglas oder Polyester bedient. Materialstärken und besondere Eigenschaften, wie beispielsweise chemisch vorgespannte, entspiegelte oder geschliffene Covergläser werden individuell auf das Einsatzgebiet abgestimmt. Das Cover kann individuell bedruckt und an das jeweilige Produktdesign angepasst werden.
Beleuchtung
Kapazitive Tasten lassen sich individuell beleuchten und bieten dadurch eine optimale Benutzerführung. Die LED-Technik wird dabei gemeinsam mit der Auswerteelektronik auf einer separaten Leiterplatte integriert. Bei kapazitiven Sensorfeldern auf Leiterplatte erfolgt die Integration der LEDs direkt auf der Sensorplatine.
Touchscreen + Display
Kapazitive Tasten ergänzen Touchscreens und Displays ideal. Häufig genutzte oder sicherheitsrelevante Funktionen sind jederzeit schnell auffindbar und komfortabel bedienbar. Die Verbindung mit Touchscreen oder Display erfolgt über einen Kleberahmen oder eine vollflächige OCA- bzw. LOCA-Verklebung und sorgt für einen hochwertigen, geschlossenen Aufbau.
Tastenfeedback
Die berührungsempfindlichen kapazitiven Tasten bieten standardmäßig kein direktes taktiles Feedback. Zur Bestätigung einer Eingabe können jedoch optische, akustische oder haptische Signale (Vibration) integriert werden. So erhält der Anwender eine eindeutige Rückmeldung über die erfolgreiche Betätigung.
Auswerteelektronik
Controller, Firmware und Schnittstellen für kapazitive Tasten werden individuell auf die Anwendung abgestimmt. So können mögliche Störeinflüsse, wie z. B. Feuchtigkeit minimiert oder Handschuhbedienung berücksichtigt werden. Die Auswerteelektronik überträgt die Eingaben über die gewünschte Schnittstelle an das übergeordnete System.
Gehäuse + Träger
Kapazitive Tasten können auf individuellen Trägerplatten montiert oder direkt in Gehäuse integriert werden. Dadurch entstehen robuste und montagefertige Bedieneinheiten, die sich einfach in die Anwendung integrieren lassen.
Konstruktion + Entwicklung
Vorteile kapazitiver Tasten und
Tastaturen
- Langlebig und verschleißfrei, da keine mechanischen Tasten
- Hygienisch und leicht zu reinigen durch geschlossene Oberfläche
- Hohe Gestaltungsfreiheit bei Form, Design, Beleuchtung
- Flexible Integration hinter Glas oder Kunststoff
- Optionale haptische, visuelle oder akustische Rückmeldung
- Ausführung auf Folie auch für gekrümmte Oberflächen geeignet
Wo werden kapazitive Tasten und
Tastaturen eingesetzt?
Medizintechnik & Laborgeräte:
Geschlossene und desinfizierbare Bedienoberfläche für medizinische Geräte.

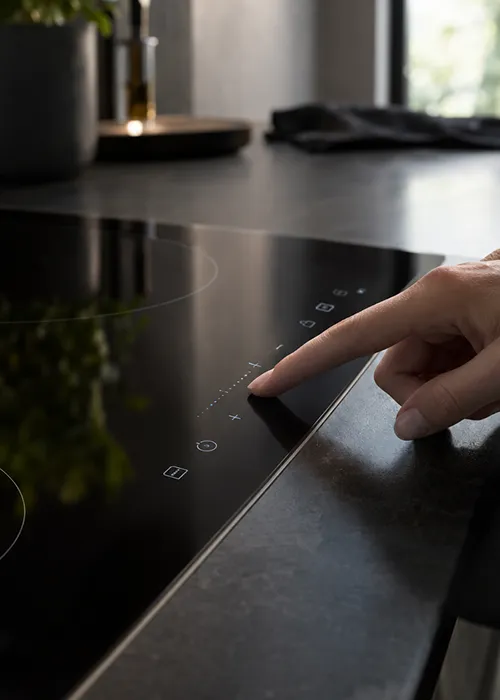

Haushaltstechnik & Weiße Ware:
Haushaltsgeräte mit flächenbündigen, leicht zu reinigenden Steuerung.
Mobility:
Moderne kapazitive Tasten ersetzen mechanische Taster in Fahrzeugen.
Gebäude- & Umwelttechnik:
Zutrittskontrollen oder Smart-Home-Bedienpanels mit beleuchteten kapazitiven Tasten.
Kapazitive Tasten oder Folientastatur
– welche Technologie passt zu
meinem Projekt?
Kapazitive Tasten eignen sich für moderne, flächenbündige Designs mit verschleißfreier Bedienung.
Folientastaturen sind die richtige Wahl bei klar definierten Druckpunkten und taktilem Feedback für robuste Einsatzgebiete.
FAQ:
Häufig gestellte Fragen zu kapazitiven Tasten und Tastaturen
Folientastaturen bieten ein hohes Maß an Individualisierung. Größe, Form, Druck, Oberflächen, Beleuchtung, Anschlussmöglichkeiten lassen
sich frei nach Kundenwunsch gestalten. Auch transparente Fenster für Displays, integrierte LEDs oder geprägte Tastenflächen sind möglich. So
entsteht ein Eingabesystem, das sich optimal in das Design und die Funktionalität Ihres Produkts einfügt.
Design:
Die oberste Schicht der Folientastatur, die Frontfolie, wird im Siebdruck bedruckt. Hierfür steht eine große Farbpalette nach RAL-classic,
Pantone oder HKS zur Auswahl. Sonderfarben gemäß dem Kunden CI, ein Verschwindeeffekt oder eine Metalloptik mit Spiegelung sind
ebenfalls möglich.
Mechanik:
Die Größe und Form der Folientastatur wird ganz auf die Formgebung des Geräts angepasst. Tastengrößen und -positionen, Einbau- und
Befestigungsmöglichkeiten, sogar Toleranzbestimmungen können individuell abgestimmt werden.
Elektronik:
Neben den Schnappscheiben für die Tasten können auch LEDs für eine individuelle Beleuchtung integriert werden. Das Schaltschema und der
Anschluss (Kabel, Stecker, Polzahl) der Folientastatur ist ebenfalls individualisierbar. Auch eine integrierte Elektronikbestückung auf einer
Leiterplatte ist möglich.
Haptik:
Neben unterschiedlichen Oberflächenstrukturen der Frontfolie können zusätzliche Prägungen (Flächen, Rahmen, Symbole) oder GT-Dome die
Benutzerfreundlichkeit verbessern.
Folientastaturen bestehen aus mehreren widerstandsfähigen Polyesterschichten. Je nach Aufbau und Material erreichen sie mehrere
Millionen Betätigungszyklen pro Taste. Die geschlossene Oberfläche schützt zuverlässig vor mechanischer Abnutzung, Staub und Schmutz und
sorgt für eine konstante Funktionalität über viele Jahre hinweg.
Ja, Folientastaturen sind durch ihre geschlossene Oberfläche besonders unempfindlich gegenüber Umwelteinflüssen. Sie können je nach
Ausführung nach Schutzarten wie IP65 oder höher gefertigt werden und sind damit resistent gegen Staub und Feuchtigkeit. Die eingesetzten
Polyesterfolien sind zudem unempfindlich gegenüber vieler Reinigungs- oder Desinfektionsmittel. Deshalb eignen sich Folientastaturen auch
ideal für hygienische Umgebungen, wie der Lebensmittel- oder Medizintechnik.
Ja, Folientastaturen können so konzipiert werden, dass sie auch im Außenbereich zuverlässig funktionieren. Dabei kommen UV-beständige
und temperaturbeständige Materialien zum Einsatz. Zusätzlich lassen sich Schutzarten und Temperatureignung individuell anpassen, sodass
die Tastaturen bei Betriebstemperaturen von – 40 °C bis 70 °C zuverlässig funktionsfähig bleiben. Ausreichende Randverklebungen, spezielle
Kleber oder zusätzliche Abdichtungen machen eine Folientastatur bereit für den Outdoor-Einsatz.
Die GT-Technologie ist ein von Hoffmann + Krippner entwickeltes Verfahren, um eine eine kuppenförmige, hochglänzende Kunststoffmasse
auf eine Folienoberfläche aufzubringen. GT steht dabei für Gießtechnik. Die GT-Dome werden hauptsächlich auf Tastenflächen aufgebracht,
um die Taktilität zu verbessern und eine optimale Fingerführung (zur Blindbedienung) zu ermöglichen. Die Kunststoffmasse ist extrem
beständig gegen mechanischen Einflüssen. Druckstellen durch harte Gegenstände können rückstandsfrei “ausheilen”.
Hoffmann + Krippner entwickelt und produziert seit Jahrzehnten maßgeschneiderte Folientastaturen „Made in Germany“. Kunden profitieren
von einer einzigartigen Kombination aus langjähriger Erfahrung, modernster Fertigungstechnologie und individueller Beratung. Jede Tastatur
wird exakt auf die Anforderungen der Anwendung abgestimmt – von Design und Haptik über Materialauswahl bis hin zu speziellen Schutzund
Hygienefunktionen. Durch unsere hauseigene Entwicklungs- und Produktionskompetenz können wir höchste Qualität, kurze Wege und
eine zuverlässige Serienfertigung gewährleisten.
